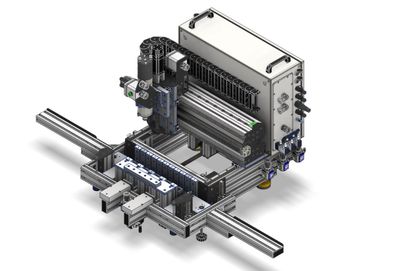

Сверлильно-фрезерный станок с ЧПУ Профильмилл А90

ОПИСАНИЕ СТАНКА

Станок с ЧПУ Профильмилл А90 предназначен для обработки алюминиевых профилей прямоугольного сечения без ограничений по длине заготовки, а также корпусов различного назначения в условиях серийного производства.

Станок имеет портальную компоновку. Зажимное устройство представлено тремя базами: задней упорной, передней зажимной с пневматическим приводом и нижней наладочной с ручной регулировкой. Сменные губки имеют специальное покрытие, исключающее повреждение поверхности заготовки. Конструкция обеспечивает удобную фронтальную загрузку заготовок.

ОБРАБАТЫВАЕМЫЕ МАТЕРИАЛЫ

Обработка производится сквозным или поверхностным (гравировка) методом. Станок в режиме реального времени работает по 3 осям и может выполнять работу по 2D и 3D фрезерованию.

Материалы: алюминиевые профили прямоугольного поперечного сечения, корпуса различного назначения.

БАЗОВЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА

Геометрические параметры:

• Хода по осям (X x Y x Z): 460 х 180 х 130 мм;

• Рабочая зона (X x Y x Z): 420 х 110 х 90 мм;

• Зона зажима заготовки: (15...90) х (15...90) х 380 мм;

• Загрузка заготовок: фронтальная;

• Исполнение: настольное [основание доступно опционально].

Система линейных перемещений:

• Система линейных перемещений: Hiwin HGR20RH + HGW20-CCZAH;

• ШВП: Hiwin R20-5-0.05 + R20-5K4-FSC;

• Опоры ходовых винтов: FK15-C5 + FF15.

Приводы зажимных баз:

• Привод передней базы: пневматический с ручным управлением (усилие зажима и скорость хода регулируются);

• Привод нижней базы: ручной (две метрические винтовые пары с фиксацией) [электропривод нижней базы доступен опционально];

• Привод выдвижных упоров: ручной, с магнитной фиксацией в верхнем положении (вылет упоров над рабочей поверхностью нижней базы составляет 14 мм).

Шпиндель и инструмент:

• Шпиндель: асинхронный, диаметр 80 мм, мощность 2.2 кВт, скорость вращения 3000-24000 об/мин, базовая частота 400 Гц, водяное охлаждение, конус ISO20, пневматический привод замка;

• Смена патронов: ручная (команда на открытие замка подаётся кнопкой) [автоматическая смена патронов доступна опционально];

• Калибровка вылета инструмента: стационарный датчик нажимного типа с повторяемостью срабатывания не хуже 5 мкм;

• Центроискатель: нет [доступен опционально];

• Система подачи СОЖ: нет [устанавливается опционально].

Приводы подачи и точность:

• Приводы подачи: сервошаговые, фланец NEMA 23, момент удержания 3 Нм, энкодер 1000 имп/об ABZ, мотор оси Z оснащён тормозом;

• Дискретность позиционирования: 1.25 мкм;

• Скорость холостых ходов: 4500 мм/мин по XY, 2400 мм/мин по Z;

• Реферирование осей: бесконтактные индуктивные датчики + индексные метки на энкодерах моторов (повторяемость не хуже 5 мкм).

Система управления и электроника:

• Система управления: LinuxCNC (встроенный ПК + плата управления с интерфейсом Ethernet);

• Язык управляющих программ: G-code (RS274/NGC);

• Порты для подключения периферийных устройств: 3xUSB, 1xHDMI, 1xRJ-45 [монитор, клавиатура и мышь поставляются опционально];

• Исполнение блока управления: стационарное, с неразъёмным подключением;

• Степень защиты блока управления: IP54;

• Электропитание: 1ф, 220В, 50Гц, 16А (длина силового кабеля 5 м, подключение в розетку "Schuko").

Габариты и вес:

• Габариты транспортировочные (Ш х Г х В): не более 1200 х 1200 х 1000 мм;

• Габариты эксплуатационные (Ш х Г х В): 1790 х 1090 х 820 мм;

• Вес: не более 200 кг.

СФЕРА ПРИМЕНЕНИЯ

Сверлильно-фрезерный станок с ЧПУ Профильмилл А90 – специализированное решение для серийной обработки алюминиевого профиля и корпусных деталей: производство мебельных фасадов из алюминиевого профиля, изготовление световых коробов и LED-конструкций, производство элементов остекления и перегородок, обработка корпусов приборов и электротехнических изделий, сверление и фрезерование пазов в профиле, нарезание окон и карманов под фурнитуру.

Сфера применения станка с ЧПУ Профильмилл А90:

• Мебельное производство (алюминиевый профиль для фасадов, витрин, стеллажей)

• Производство светотехники (корпуса светильников, LED-профили)

• Строительная индустрия (алюминиевые перегородки, оконные и дверные профили)

• Машиностроение и приборостроение (корпуса различного назначения)

• Рекламное производство (рамки, вывески, конструкции из алюминия)

• Мелкосерийное и серийное производство корпусных деталей

БАЗОВАЯ КОМПЛЕКТАЦИЯ СТАНКА

• Настольное исполнение (без основания) с установкой на виброопоры;

• Зажимное устройство, представленное тремя базами: задней упорной, передней зажимной с пневматическим приводом, нижней наладочной с ручной винтовой регулировкой;

• Губка задней упорной базы из 11 сменных секций;

• Губка передней зажимной базы из 5 сменных секций;

• Сменные губки с покрытием, исключающим повреждение поверхности заготовки;

• Два выдвижных упора на нижней базе для базирования заготовки под 90° и 45°;

• Съёмные штанги для поддержки длинных заготовок;

• Шпиндель с автоматической сменой инструмента (смена патронов вручную по команде с кнопки);

• 5 патронов ISO20-ER20;

• Набор цанг;

• Ключи для смены патронов и цанг;

• Стационарный датчик нажимного типа для калибровки длины инструмента (повторяемость срабатывания не хуже 5 мкм);

• Профильные направляющие Hiwin высокого класса точности (конкретно: Hiwin HGR20RH + HGW20-CCZAH);

• Шариковинтовые передачи Hiwin (конкретно: Hiwin R20-5-0.05 + R20-5K4-FSC);

• Опоры ходовых винтов (конкретно: FK15-C5 + FF15);

• Сервошаговые приводы (фланец NEMA 23, момент удержания 3 Нм, энкодер 1000 имп/об ABZ);

• Электромагнитный тормоз на моторе оси Z;

• Бесконтактные индуктивные датчики для реферирования осей + индексные метки на энкодерах моторов;

• Блок управления (электрошкаф) стационарный, с неразъёмным подключением, степень защиты IP54, приточно-вытяжное воздушное охлаждение;

• Электропроводка с использованием специальных гибких кабелей, кабельные жгуты в полиамидных гофрированных трубах;

• ПО LinuxCNC (встроенный ПК + плата управления с интерфейсом Ethernet);

• Графический интерфейс пользователя на русском языке с визуализацией траектории;

• Силовой кабель 5 м для подключения в розетку "Schuko" (1ф, 220В, 50Гц, 16А).

Мы разрабатываем и производим оборудование под Ваши задачи. Базовая модель "ПРОФИЛЬМИЛЛ А90" может быть адаптирована в соответствии с Вашими требованиями, пожеланиями и производственными условиями.

Изготовление под заказ, если модели нет в наличии.
