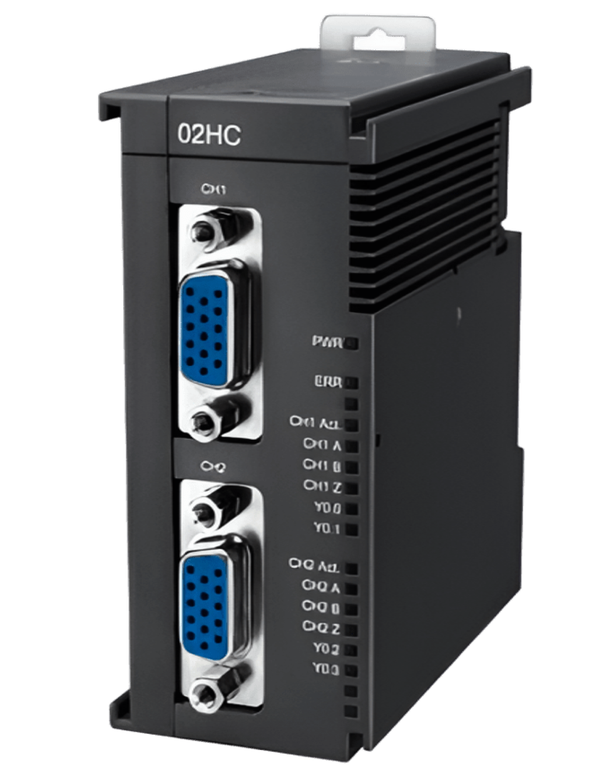

Модуль расширения AS02HC-A
AS02HC-A — модуль расширения для контроллеров AS и AX3 серии от производителя Delta. Он добавляет два канала 32-битных энкодеров к любому ПЛК серии AS/AX3.
Режимы работы энкодеров:

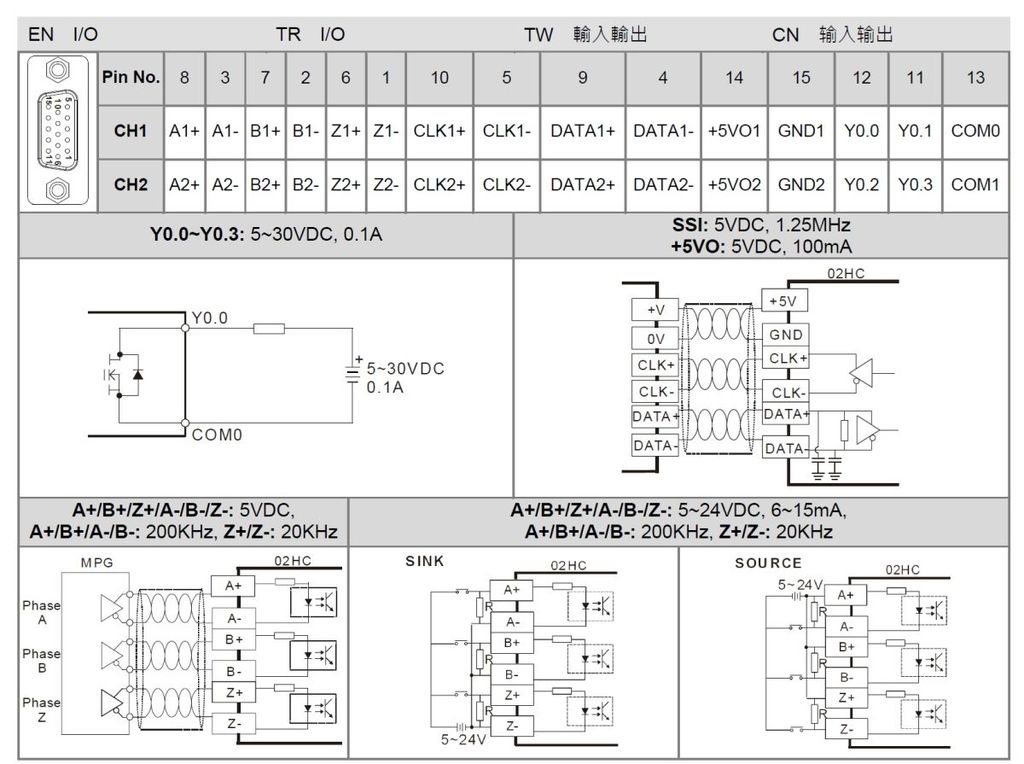

o для инкрементальных: максимальная частота — 200 кГц, режимы — A/B/Z, UP/DOWN, импульс/направление, типы сигналов энкодера — дифференциальный 5 В, NPN, PNP, Push-Pull;
o для SSI: кодирование — двоичное и серое.
Высокоскоростные функции для каждого канала энкодера:
o Сравнение. Можно задать значение сравнения и сравнить его с текущим значением счётчика, чтобы настроить высокоскоростной выход (доступно 2 выхода для каждого канала).
o Захват. Значение счёта захватывается через триггер входа фазы Z или триггер сравнения соответствующих каналов.

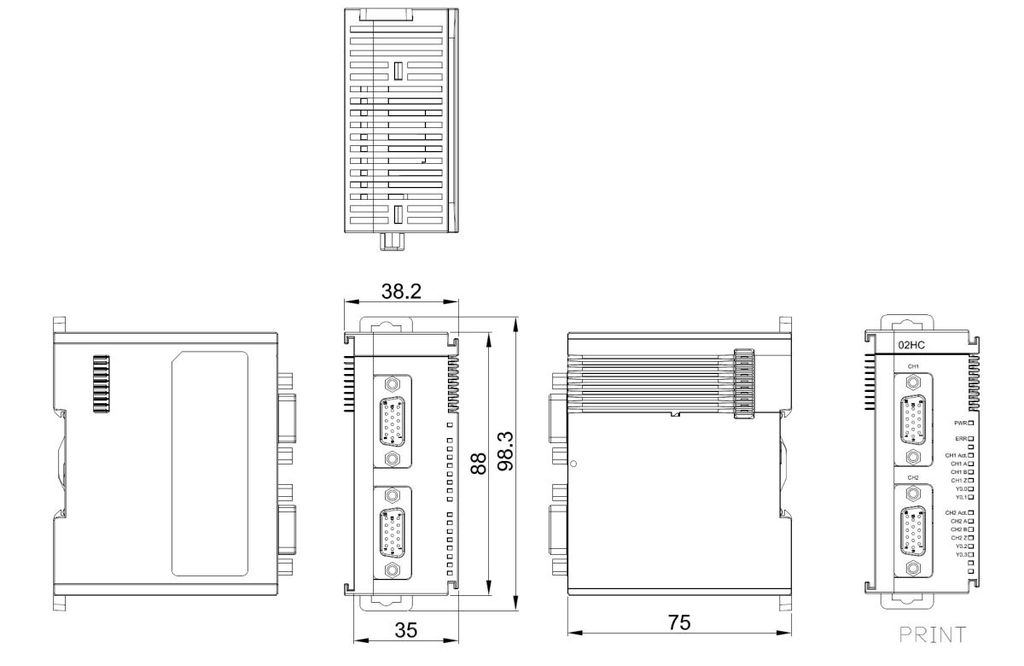

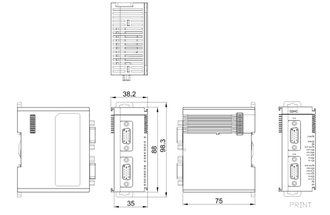

Место монтажа. AS02HC-A можно установить только на правую сторону ПЛК серии AS/AX3, но не на удалённую голову CANopen или EtherNet/IP.
